Устанавливаем датчик температуры на Focus I

10.01.08

ВНИМАНИЕ!
Работы проводятся при отключенной минусовой клеме аккамулятора. Перед началом работ внимательно прочтите все нижеследуещее, и только после этого, если все ясно, приступайте к работе.

Установка:

1) Снять заглушку зеркала,
2) Ослабить винт крепления зеркала, либо же и вовсе открутить и снять зеркало – после того, как снимите обшивку дверей, конечно же.

(Кружками обозначены места крепления защелок и одна защелка на заглушке. Стрелкой обозначен винт крепления зеркала.)

Снятие обшивки двери

3) откручиваем саморезы с торцов (показаны стрелками) - 6шт.
4) снизу в ручку вставляем плоскую отвертку и движениями по направлению к себе откручиваем ее пока не выскочит заглушка.
5) открутить два винта которые находятся под заглушкой.
6) под ручкой открывания - в кружке под номером 1 расположена маленькая заглушка, осторожно ее снимаем маленькой отверткой, а затем выкручиваем саморез.
7) держим за ручку и тянем обшивку вверх (по направлению стрелок)
8) под кружком 2 кнопка управления стеклоподъемником – отсоединяем контакт, прижимая отверткой рифленую поверхность.
9) обшивка снята.

Установка датчика (зеркало не электрическое)

10) Осторожно снимаем зеркало-стекляшку - в первый раз не сложно и сломать.
11) Протягиваем провода при помощи тонкой стальной проволки (как показано на фото)
12) закрепляем датчик с помощью : термоклея, силикона, супер-клея.
13) собираем все обратно

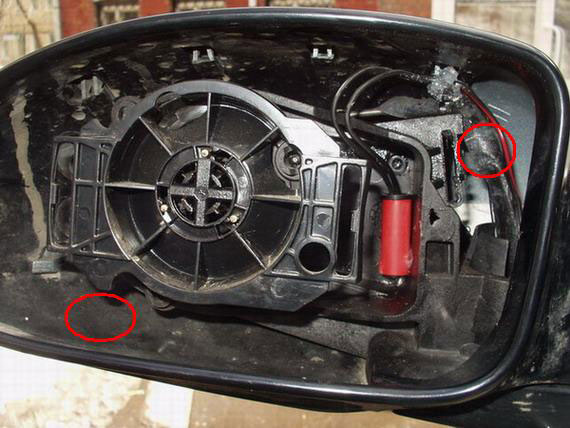

14) кружками обозначил места возможного альтернативного крепления датчика

Разобранная дверь.

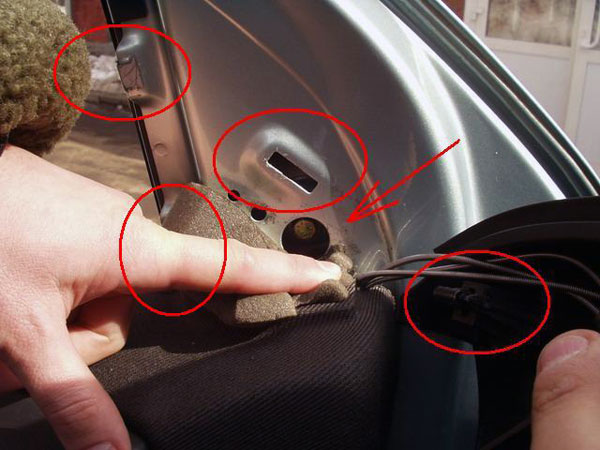

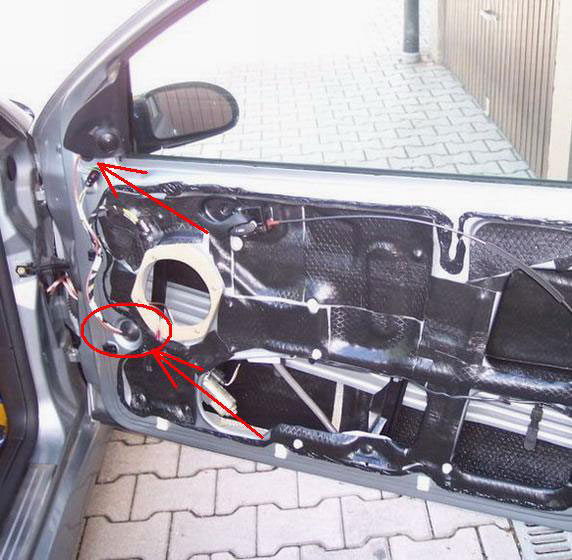

15) Вытаскиваем провод датчика - стрелкой показано место откуда надо его вытащить
16) Пропускаем провод (лучше это делать по внешней стороне двери - та которая под обшивкой)
17) Лучше провод пустить вместе с заводским жгутом.
18) Протягиваем провод обратно в дверь (стрелка с кружком)
19) По возможности провод надо крепить к заводскому жгуту стяжками или другими способами.

Протяжка провода через гофру.

20) Снять гофру со стороны двери, и снять заглушку под гофрой со стороны крыла.
21) Проделываем в них отверстия и протягиваем гофру с проводом.
22) Перед этим необходимо снять нижнюю полку и часть порога.
23) Тяните на себя и вытаскиваете - все снимается довольно просто - принцип потяни и вытяни, (кроме нижней полки - её надо открутить)

Подключение датчика.

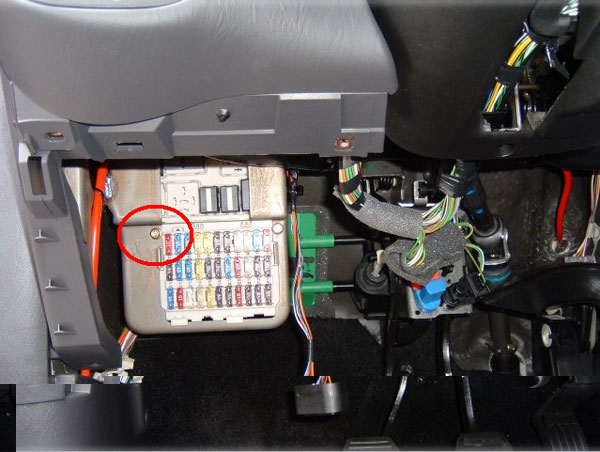

23)Минус датчика подключаем там где показано кружком
24)Второй провод подключаем в разъем ШТАБа
25)Готово!
26)Полку и порог собираем в обратном порядке.

Спасибо за внимание!
